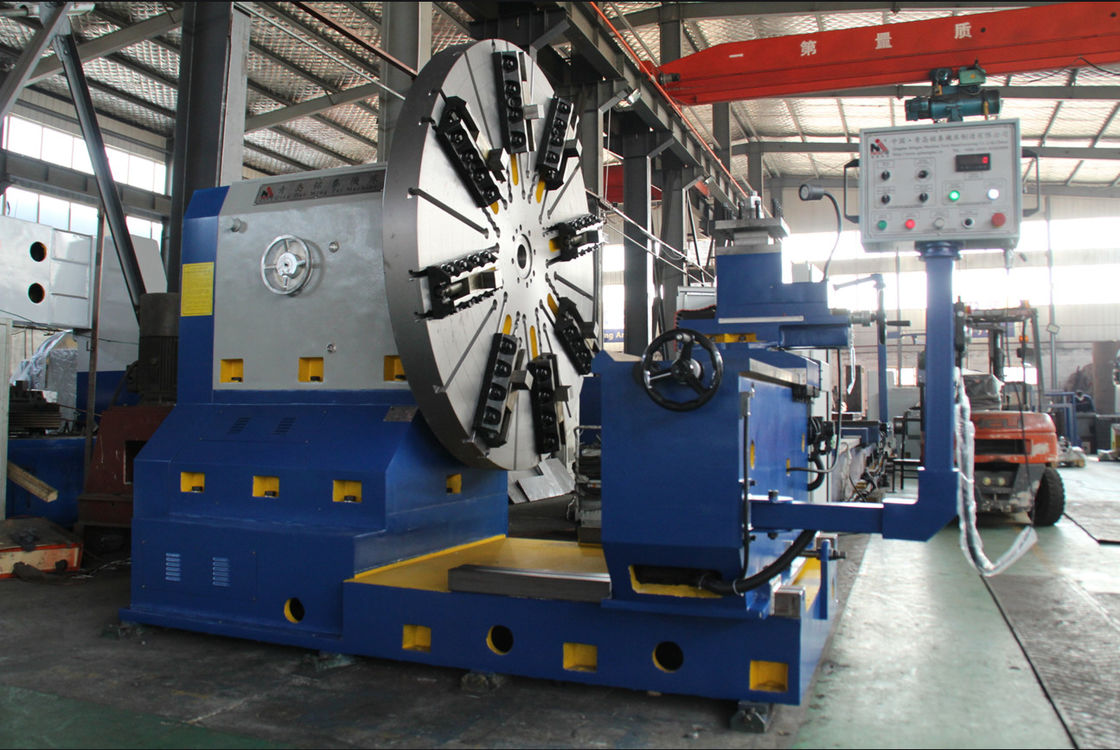

Diameter benda kerja maksimum flensa putar adalah 2500 mm menghadap mesin bubut
Deskripsi mesin bubut tatap muka
Mesin bubut hadap adalah jenis mesin bubut yang dapat memproses kedua ujung batang secara bersamaan.Meskipun dapat disebut sebagai mesin pemangkas dan pemusatan, mesin ini juga dapat digunakan untuk chamfering, pengeboran, countersinking, dan pembubutan.Dalam kebanyakan kasus, permukaan ujung dan mesin pemusat digunakan untuk menyiapkan stok batangan untuk diproses lebih lanjut pada mesin bubut operasi utama.
Biasanya, operator perlu mengerjakan salah satu ujung suku cadang, melepas suku cadang, dan kemudian mengerjakan ujung lainnya.Dengan memproses kedua ujung batang secara bersamaan, waktu putar dapat dipotong menjadi dua.Namun, selain itu, dengan mempersiapkan permukaan ujung benda kerja dengan benar sebelum diputar, mesin faceting dan centering seringkali dapat sepenuhnya menghilangkan operasi finishing berikutnya.Operasi pemusatan mesin (membuat lubang yang diposisikan secara tepat selama pengeboran atau pemesinan) juga dapat menghilangkan kebutuhan untuk mengerjakan bagian-bagian tertentu dari diameter luar benda kerja nanti.
Setiap operasi manufaktur poros, splines, pinion dan bagian serupa dapat digunakan untuk mesin ujung ke ujung.Industri otomotif dan driveshaft mungkin merupakan industri yang paling menonjol.
Parameter Teknis Menghadapi bubut cnc, bubut horizontal
| Spesifikasi Menghadap di Bubut |
| Nama |
Satuan |
CK64125 |
CK64160 |
CK61200 |
CK64250 |
CK64300 |
| Diameter Ayun di atas Tempat Tidur Mesin |
mm |
1250mm |
1600mm |
2000mm |
2500mm |
3000 |
| Diameter Chuck |
mm |
1000mm |
1250mm |
1600mm |
2000mm |
2500mm |
| Panjang kursi chuck-jaw |
mm |
Tertanam |
Tertanam |
500mm |
500mm |
500mm |
| Panjang benda kerja |
mm |
500mm |
750mm |
750mm |
1000mm |
1000mm |
| Berat benda kerja |
T |
2T |
2T |
3T |
3T |
5T |
| Diameter poros |
mm |
190mm |
200mm |
220mm |
220mm |
260mm |
| Kecepatan poros |
r/mnt |
10-200 putaran/menit |
4-160 putaran/menit |
4-160 putaran/menit |
3-106 putaran/menit |
3-106 putaran/menit |
| Stroke Sumbu X |
mm |
625mm |
800mm` |
1000mm |
1250mm |
1500mm |
| Langkah Sumbu Z |
mm |
500mm |
750mm |
1000mm |
1000mm |
1000mm |
| Kecepatan Umpan Cepat Sumbu X |
mm/mnt |
2500mm/menit |
2500mm/menit |
2500mm/menit |
2000mm/menit |
2000mm/menit |
| Kecepatan Umpan Cepat Sumbu Z |
mm/mnt |
2000mm/menit |
2000mm/menit |
2000mm/menit |
2000mm/menit |
2000mm/menit |
| Ukuran Kereta Alat Pemotong |
|
240*240 |
280*280 |
300*300 |
300*300 |
300*300 |
| Ukuran Shank Alat Pemotong |
mm |
32*32mm |
40*40mm |
40*40mm |
40*40mm |
40*40mm |
| Kontrol Umpan |
|
Motor servo |
Motor servo |
Motor servo |
Motor servo |
Motor servo |
| Parameter Motor |
| Daya Motor Utama |
KW |
15KW |
18.5KW |
18.5KW |
22KW |
37KW |
| Umpan Motor Sumbu Z |
KW |
2.3KW |
2.3KW |
2.3KW |
2.3KW |
2.3KW |
| Umpan Motor Sumbu X |
KW |
2.3KW |
5.5KW |
5.5KW |
5.5KW |
5.5KW |
| Daya Motor Pelumasan |
KW |
0.37KW |
0.37KW |
0.37KW |
0.55KW |
0.55KW |
| Akurasi mesin |
| Silindrisitas |
mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
| Kebosanan |
mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
0,03/300mm |
| Kekasaran |
Ra |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
| Dimensi Mesin |
mm |
3180*1910*1870 |
3940*1980*1900 |
4190*2670*2450 |
4250*2770*2800 |
4400*3300*3300 |
| Berat Mesin |
T |
6T |
9.5T |
11T |
12.5T |
15T |
Catatan: Model mesin bubut cnc menghadap flange di atas adalah konfigurasi dan ukuran standar, jika Anda memiliki permintaan khusus, beri tahu kami, karena kami juga mengkhususkan diri dalam membuat bubut khusus juga, yang dapat membantu pelanggan menghemat biaya input dan memperoleh mesin bubut yang sempurna.
Waktu pengiriman: 2 bulan.Beberapa kali kami memiliki stok suku cadang mesin, kami dapat mempersingkat waktu produksi dari 2 bulan menjadi 1 bulan atau 2 minggu
Sertifikat bubut cnc menghadap horizontal: CE, EAC, SGS, BV, ISO9001.
Garansi Kualitas Mesin: 1 tahun setelah pemasangan dan commissioning mesin di pabrik pelanggan.Dalam 2 tahun, kami dapat menyediakan suku cadang listrik yang lebih kecil seperti relai, cakram transfer sinyal alat pemotong, dll dengan bebas.
Layanan Purna Jual dan Pemeliharaan Menghadapi bubut cnc, bubut balik flange horizontal
1. Kami menyediakan pelatihan teknis profesional untuk operator pengguna dan staf pemeliharaan agar mereka dapat menggunakan dan mengoperasikan mesin bubut dengan benar dan melakukan perawatan normal.
2. Masa garansi: Satu tahun setelah penerimaan mesin bubut.
3. Jika ada masalah kualitas yang ditemukan selama operasi, pabrik akan mengirimkan personel ke lokasi pengguna dalam waktu 48 jam (pengguna domestik) & dalam waktu 3 hari (Pelanggan Asing) dan staf teknis tidak akan pergi sebelum menyelesaikan malfungsi.
4. Perusahaan akan dengan bebas menyediakan suku cadang listrik dan mekanik yang berbeda untuk mesin bubut yang dibeli tepat waktu dalam masa garansi.
5. Perusahaan akan memberikan garansi seumur hidup untuk layanan konsultasi dalam hal aplikasi, pemeliharaan, perbaikan, renovasi, dll peralatan.
Untuk rincian lebih lanjut lainnya, jangan ragu untuk menghubungi saya.Terima kasih
