Aplikasi Bubut Horizontal Pembubutan Logam: | Mengubah Flange, Pipa, Poros, Silinder, BAGIAN PE, dll | Jenis mesin: | Mesin Bubut Horisontal |
---|---|---|---|
Sistem pengaturan: | PLC | Diameter Ayun di atas tempat tidur mesin: | 1000 mm |
Max.Panjang benda kerja: | 1000mm | X, Motor sumbu Z: | Penggerak motor servo |
Cahaya Tinggi: | Mengubah Mesin Bubut Logam Flange,Mesin Bubut Logam PLC Cnc,Mesin Bubut Horizontal 1000mm |

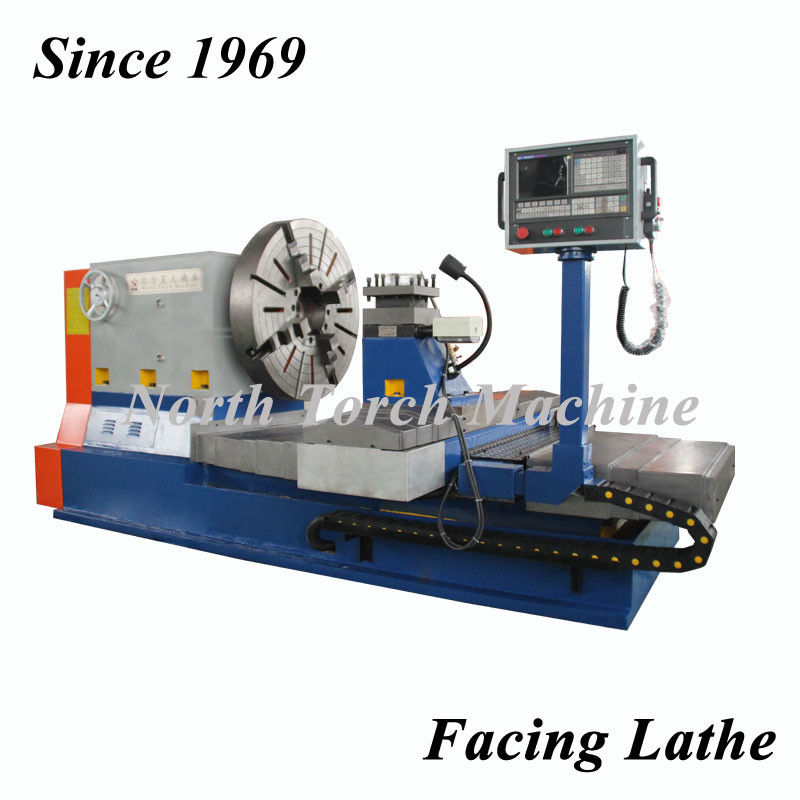

Bubut logam horizontal untuk memutar flensa
PLC & Instrumen Pembacaan Digital: Mesin ini dipasang sistem pembacaan digital sumbu ganda sumbu X & Z yang mewujudkan fungsi tampilan digital oleh penggaris pembacaan digital yang dipasang pada pelat geser sumbu X dan Z.Penggaris pembacaan digital terutama mencakup penggaris dan kepala baca.Saat pelat geser bergerak, kepala pembacaan dapat mewujudkan pembacaan dan tampilan yang tepat melalui LCD.Angka yang ditampilkan mungkin akurat hingga tiga tempat desimal dengan akurasi tampilan yang tinggi.
Kami secara khusus merancang semacam Unit Operasi Handwheel Terpisah yang nyaman yang dipasang di sisi panel operasi.
Parameter Teknis Standar Bubut Pembubutan Logam, Mesin Bubut Horizontal
CG61 series Heavy Duty horizontal Lathe, Metal Turning Bubut Machine, PE part memutar mesin bubut horizontal | |||||||
Nama | Satuan | CG61160 | CG61200 | CG61250 | CG61315 | CG61400 | CG61500 |
Jenis rel panduan: | Rel Pemandu Persegi Panjang 4 | ||||||
Diameter ayun di atas tempat tidur mesin | mm | 1600mm | 2000mm | 2500mm | 3150mm | 4000 | 5000 |
Diameter ayun di atas kereta alat pemotong | mm | 1250mm | 1600mm | 2000mm | 2500mm | 3500mm | 4000 |
Lebar rel panduan tempat tidur mesin | mm | 1600mm | 1800mm | 2000mm | 2000mm | 2200mm | 2500mm |
4 rahang aksi tunggal diameter Chuck | mm | 1250mm | 1600mm | 2000mm | 2700mm | 3000mm | 4000mm |
Panjang kursi rahang chuck | mm | Kursi rahang chuck berat 250mm | Kursi rahang chuck berat 320m | ||||
Max.Panjang benda kerja | mm | 8000mm | 10000mm | 10000mm | 10000mm | 15000mm | q20000mm |
Berat benda kerja | T | 20T | 25T | 32T | 40T | 50T | 63T |
Diameter poros | mm | 260mm | 300mm | 300mm | 320mm | 360mm | 400mm |
Kecepatan poros | r/mnt | 5-165r/mnt | 2-165r/mnt | 1-92r/mnt | 1-92r/mnt | 1-60r / mnt | 0,5-80r / mnt |
Kiat spindel | Metrik 120 1:7 | Metrik 160 1:7 | |||||
Stroke Sumbu X | mm | 50-800mm | 100-1000mm` | 100-1250mm | 150-1580mm | 200-2000mm | 200-2500mm |
Langkah Sumbu Z | mm | 2000-8000mm | 2000-10000mm | 2500-10000mm | 2500-10000mm | 3000-15000mm | 3000-20000mm |
Kecepatan cepat sumbu X | mm/mnt | 2500mm/menit | 2500mm/menit | 2500mm/menit | 2000mm/menit | 2000mm/menit | 2000mm/menit |
Kecepatan cepat sumbu Z | mm/mnt | 3000mm/menit | 3000mm/menit | 3000mm/menit | 2500mm/menit | 2500mm/menit | 2500mm/menit |
Jenis kereta alat pemotong | Tipe listrik 300mm | ||||||
F Ukuran pisau alat pemotong | mm | 60*60mm | 70*70mm | 70*70mm | 80*80mm | 80*80mm | 80*80mm |
Diameter spinlde tailstock | mm | 290mm | 290mm | 320mm | 320mm | 360mm | 410mm |
Stroke lengan tailstock | mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
Metode pemindahan tailstock | Listrik | Listrik | Listrik | Listrik | Listrik | Listrik | |
Tip Tailstock | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 160 1:7 | |
Max.Torsi kereta alat pemotong | KN | 60KN | 80KN | 80KN | 80KN | 100KN | 150KN |
Max.Torsi Chuck | KN·m | 25KN·m | 35KN·m | 43KN·m | 55KN·m | 90KN·m | 233KN·m |
Kekuatan Pemotongan Total | KN | 65KN | 90KN | 110KN | 120KN | 160KN | 210KN |
Parameter Motor | |||||||
Kekuatan Total | KW | 45KW | 55KW | 75KW | 75KW | 90KW | 128KW |
Daya Motor Pelumasan | KW | 0.37KW | 0.55KW | 0.56KW | 0.57KW | 0.58KW | 0.59KW |
Akurasi mesin | |||||||
Silindrisitas | mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm |
Platness | mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm |
kekasaran | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
Kami mengkhususkan diri dalam membuat bubut khusus juga, jika Anda memiliki permintaan khusus, beri tahu kami permintaan tersebut atau berikan gambar benda kerja, Diameter, Panjang dan Berat.Kami dapat mendesain ulang untuk Anda.
Untuk Lebih Detail, jangan ragu untuk menghubungi saya.
Terima kasih atas perhatian Anda.
