Penerapan Mesin Bubut Horisontal: | Menghidupkan Silinder Pengeboran, Poros, Baling-Baling, Pipa, dll | Max.Diameter Silinder, poros, pipa: | 630 mm 1000 mm 1250 mm 1600 mm 2000 mm |
---|---|---|---|
Max.Panjang silinder, poros: | 2000 mm 3000 mm 4000 mm 5000 mm 8000 mm | Sistem Kontrol CNC: | SIEMENS, FANUC, GSK, sesuai permintaan pelanggan |
Tegangan: | 380V, 440V, 415V, 220V, dll | Berat bagian mesin:: | 6T 15T 32T 45T 55T |
Layanan purna jual mesin bubut gulung: | Insinyur tersedia untuk pemasangan dan commissioning mesin luar negeri | Aksesoris Bubut Horizontal: | Roll rest, Chuck, Metal Cover, Anchor Bolts, Cutting tools, dll |
Cahaya Tinggi: | mesin bubut horizontal cnc,bubut menara horizontal |

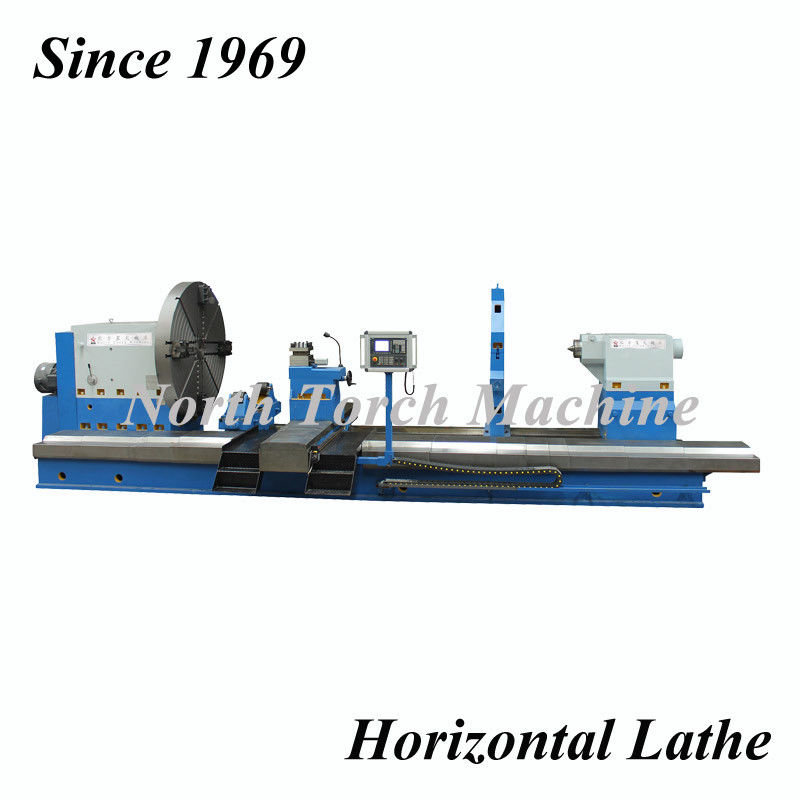

China First Horizontal Bubut untuk memutar silinder gula pengeboran, poros, pipa, baling-baling, dll
1.Kami adalah Pabrikan Profesional China untuk Mesin Bubut Horizontal, Bubut Tugas Berat, Bubut Roll turning, Bubut Threading Pipa, Bubut CNC, Bubut Konvensional, Bubut CNC Besar dengan fungsi penggilingan pengeboran, Mesin Penggiling CNC dan Bubut yang dirancang khusus, dll
Kami memiliki pengecoran sendiri dengan perangkat inspeksi profesional, seperti Tungku Pengerasan, penguji kelurusan, sistem deteksi kekakuan, pendeteksi kesalahan ultrasonik, dll. Kami dapat mengontrol kualitas coran dengan sangat baik untuk menjamin presisi tinggi, kekakuan dan stabilitas mesin bubut.
AplikasiBubut Horizontal: Digunakan secara profesional untuk dapat menggunakan baja berkecepatan tinggi dan alat pemotong karbida untuk menyelesaikan proses pembubutan kasar atau selesai tidak hanya untuk logam non-ferrous seperti berbagai baja struktur, baja tuang dan besi, silinder, poros, dll tetapi juga eksternal, silinder internal, kerucut, permukaan bola, benang bahan non-logam dan semua jenis permukaan badan putar kurva.
2. KEUNGGULAN & FITUR KAMI tentang Mesin Bubut Horizontal:
Kami memiliki tungku anil kami sendiri untuk melakukan perawatan permukaan QUENCING dan HARDENING.
Kapasitas torsi tinggi dari headstock mesin bubut
Nol serangan balik dengan sekrup bola.
Kami memiliki FOUNDRY kami sendiri, yang dapat mengontrol dan menjamin kualitas coran dengan sangat baik.
4 rel panduan dengan penutup baja teleskopik dari mesin bubut dengan kekakuan tinggi, stabilitas dan akurasi setelah digiling oleh mesin penggiling gantry besar 12 meter kami
Pemesinan kasar & selesai dicapai dalam mesin bubut cnc dengan sistem kontrol cnc SIEMENS atau FANUC
Tailstock adalah kontrol listrik dengan tampilan tekanan, yang memperoleh paten nasional kami.
Panel operasinya adalah Kontrol PLC dengan desain khusus kami yang memperoleh paten nasional, pengoperasiannya mudah, seperti CNC tetapi lebih murah dan lebih mudah daripada Kontrol CNC.
Negara yang Diekspor:
Rusia, Georgia, Thailand, Azerbaijan, Ethiopia, Argentina, Australia, Turki, Italia, Norwegia, India, Iran, Inodesia, Brasil, Panama, Kolombia, dll
3. Parameter Teknis Mesin Bubut Horizontal
CG61 seri Heavy Duty horizontal Bubut | |||||||
Nama | Satuan | CK61160 | CK61200 | CK61250 | CK61315 | CK61400 | CK61500 |
Jenis rel panduan: | Rel Pemandu Persegi Panjang 4 | Rel Pemandu Persegi Panjang 4 | Rel Pemandu Persegi Panjang 4 | Rel Pemandu Persegi Panjang 4 | Rel Pemandu Persegi Panjang 4 | Rel Pemandu Persegi Panjang 4 | |
Diameter ayun di atas tempat tidur mesin | mm | 1600mm | 2000mm | 2500mm | 3150mm | 4000 | 5000 |
Diameter ayun di atas kereta alat pemotong | mm | 1250mm | 1600mm | 2000mm | 2500mm | 3500mm | 4000 |
Lebar rel panduan tempat tidur mesin | mm | 1600mm | 1800mm | 2000mm | 2000mm | 2200mm | 2500mm |
4 rahang aksi tunggal diameter Chuck | mm | 1250mm | 1600mm | 2000mm | 2700mm | 3000mm | 4000mm |
Max.Panjang benda kerja | mm | 8000mm | 10000mm | 10000mm | 10000mm | 15000mm | q20000mm |
Berat benda kerja | T | 20T | 25T | 32T | 40T | 50T | 63T |
Diameter poros | mm | 260mm | 300mm | 300mm | 320mm | 360mm | 400mm |
Kecepatan poros | r/mnt | 5-165r/mnt | 2-165r/mnt | 1-92r/mnt | 1-92r/mnt | 1-60r / mnt | 0,5-80r / mnt |
Stroke Sumbu X | mm | 50-800mm | 100-1000mm` | 100-1250mm | 150-1580mm | 200-2000mm | 200-2500mm |
Langkah Sumbu Z | mm | 2000-8000mm | 2000-10000mm | 2500-10000mm | 2500-10000mm | 3000-15000mm | 3000-20000mm |
Kecepatan cepat sumbu X | mm/mnt | 2500mm/menit | 2500mm/menit | 2500mm/menit | 2000mm/menit | 2000mm/menit | 2000mm/menit |
Kecepatan cepat sumbu Z | mm/mnt | 3000mm/menit | 3000mm/menit | 3000mm/menit | 2500mm/menit | 2500mm/menit | 2500mm/menit |
F Ukuran pisau alat pemotong | mm | 60*60mm | 70*70mm | 70*70mm | 80*80mm | 80*80mm | 80*80mm |
Diameter spinlde tailstock | mm | 290mm | 290mm | 320mm | 320mm | 360mm | 410mm |
Stroke lengan tailstock | mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
Metode pemindahan tailstock | Listrik | Listrik | Listrik | Listrik | Listrik | Listrik | |
Tip Tailstock | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 120 1:7 | Metrik 160 1:7 | |
Max.Torsi kereta alat pemotong | KN | 60KN | 80KN | 80KN | 80KN | 100KN | 150KN |
Max.Torsi Chuck | KN·m | 25KN·m | 35KN·m | 43KN·m | 55KN·m | 90KN·m | 233KN·m |
Kekuatan Pemotongan Total | KN | 65KN | 90KN | 110KN | 120KN | 160KN | 210KN |
Kekuatan Total | KW | 45KW | 55KW | 75KW | 75KW | 90KW | 128KW |
Daya Motor Pelumasan | KW | 0.37KW | 0.55KW | 0.56KW | 0.57KW | 0.58KW | 0.59KW |
Silindrisitas | mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm |
Platness | mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm | 0,03/300mm |
kekasaran | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
Dimensi Mesin | cm | 920*265*230 | 920*320*360 | 1000*360*250 | 1100*400*370 | 1120*500*470 | 1150*550*515 |
Berat Mesin | T | 30T | 35T | 45T | 50T | 55T | 65T |
Keterangan: Parameter teknis roll turning bubut di atas adalah spesifikasi standar, kami juga mengkhususkan diri dalam pembuatan bubut khusus.
4. Layanan Purna Jual
1. Insinyur tersedia untuk pemasangan mesin bubut roll turning, commissioning dan pelatihan di pabrik pengguna.
2. Aksesori mesin seperti rahang chuck, roda gigi, bantalan, alat pemotong dll dapat segera disediakan oleh Fedex, DHL, dll untuk mencegah penghentian produksi.
3. Garansi kualitas Mesin Bubut Horizontal Heavy Duty, Mesin Bubut, Bubut CNC adalah 12 bulan.
Untuk lebih jelasnya, jangan ragu untuk menghubungi kami.
Terima kasih atas perhatian Anda.
